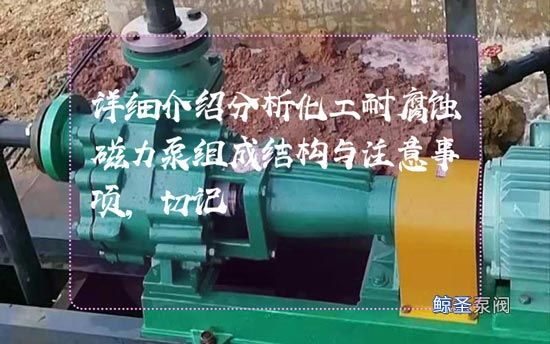

详细介绍分析化工耐腐蚀磁力泵组成结构与注意事项,切记

零部件结构分析

耐腐蚀磁力泵由泵,磁力传动器以及电动机三个部分组成,而磁力传动器又由外磁缸,内磁缸及加强套组成。

1、内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。

2、隔离套:隔离套又称加强套是能有效实现磁力泵有效无泄漏这一有点的就这零件。

3、壳体部分:由泵体、泵盖等组成,泵体叶轮水力形式符合API685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。

4、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。

5、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

6、传动部分:耐腐蚀磁力泵长支架型与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。

磁力泵的磁性联轴器和泵体结合为一体,所以结构紧凑,维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。

磁力泵的结构都差不多。常用的有ALNICO、铁氧体及稀上永磁材料衫钻SMCO5(简称1:5),SM(CO,CU,FE,ZR)7.4(简称2:17),ND-FE-B等。其中稀土永磁材料优先选用,强有力的是钕铁硼ND-FE-B,其磁能积高达28X104T·A/M以上,内察矫顽力超过1120KA/M,倍受青睐。但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料,SM(CO,CU,FE,ZR)7.4的磁能积约为192X103T·A/M,其工作温度可高达300℃。

泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

详细介绍分析化工耐腐蚀磁力泵组成结构与注意事项,切记

磁力泵的使用注意事项:

1、安装完毕后,用手转动联轴器检查有无碰擦现象。为防止杂物进人泵内,泵进口处设过滤器,过滤面积大于管路截面积的3一4倍。

2、扬程高的泵在出口管路上应装止回阀,以防突然停机的水锤破坏。

3、开泵程序:严禁空运转。开车前打开进口阀门,将泵内灌满须输送的液体;关闭出口阀;点动电扬机,检查泵的转向是否正确;泵启动后,出口阀应缓慢开启,待泵达到正常运行状态后,再将出口阀调到所需开度。试运转5~10MIN,如无异常,可投入运行。

停车程序:关闭出口阀门;切断电源;关闭进口,长期停机不用时,清洗泵内流道并切断电源。
